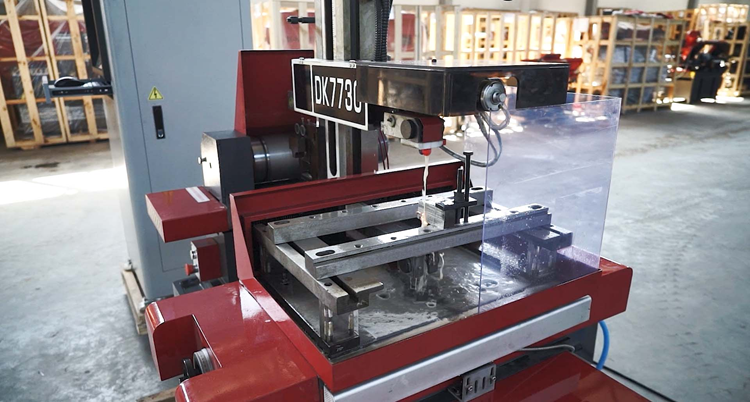

Электроэрозионные станки (ЭЭО-оборудование) – это металлообрабатывающие машины, которые формируют деталь не резанием, а контролируемым разрушением материала серией электрических разрядов.
Между электродом-инструментом и заготовкой в диэлектрической среде возникают импульсные разряды, локально расплавляющие и испаряющие микрослои металла, благодаря чему достигается высокая точность и повторяемость.
Главная ценность электроэрозии – возможность обрабатывать материалы любой твёрдости (включая закалённые стали, твёрдые сплавы, титановые и жаропрочные сплавы) и получать сложную геометрию, труднодоступную для фрезерования или точения. Поэтому электроэрозионные технологии широко применяются в инструментальном производстве, авиа- и машиностроении, медтехнике и изготовлении пресс-форм.
Виды электроэрозионных станков и области применения
ЭЭО-оборудование делят на несколько основных типов, каждый из которых оптимален для своего круга задач. Выбор зависит от требуемой геометрии, толщины заготовки, точности, шероховатости и экономических параметров цикла.
Проволочно-вырезные (Wire EDM)
Используют тонкую металлическую проволоку как электрод, выполняя контурную резку с высокой точностью. Такие станки особенно востребованы при изготовлении штампов и матриц, деталей с тонкими перемычками, сложными внешними и внутренними контурами.
- вырезка пуансонов, матриц, вставок;
- обработка закалённых заготовок без термодеформаций от резания;
- получение узких пазов и сложных профилей.
Прошивные (Die-sinking / Ram EDM)
Работают объёмным электродом заданной формы, который «прошивает» полость в заготовке. Метод применяют там, где требуется точное воспроизведение формы: полости пресс-форм, литейные кокили, глубокие карманы, острые внутренние углы.
- черновое прошивание для быстрого снятия объёма;
- получистовая обработка для стабилизации геометрии;
- чистовая доводка для достижения требуемой шероховатости и размеров.
Сверлильно-прожигные (EDM drilling)
Предназначены для получения малых и глубоких отверстий, включая стартовые отверстия для проволочной резки и технологические каналы. Часто используются в ремонте инструмента, а также при изготовлении деталей с каналами малого диаметра.
Где электроэрозия наиболее эффективна
Технология выигрывает в задачах, где важны точность, сложная геометрия и обработка твёрдых материалов. На практике электроэрозионные станки применяют для производства:
- пресс-форм и штампов, формообразующих вставок;
- деталей из твёрдых сплавов и закалённых сталей;
- микроэлементов и тонкостенных компонентов;
- оснастки для серийного производства.
При выборе оборудования важно учитывать не только максимальные ходы и мощность, но и стабильность генератора импульсов, автоматизацию (контроль зазора, подача диэлектрика, замена проволоки), точность позиционирования, а также доступность расходников и сервиса. Если задача стоит быстро укомплектовать участок, можно купить станки на https://centereo.ru/products/, заранее сопоставив тип обработки с реальными производственными требованиями.
Как формируется разряд в межэлектродном зазоре и почему материал снимается без контакта
В электроэрозионной обработке (ЭЭО) электрод-инструмент и заготовка разделены малым межэлектродным зазором, заполненным диэлектрической жидкостью. Система поддерживает зазор и подаёт импульсное напряжение так, чтобы энергия выделялась локально в точках наибольшей напряжённости электрического поля.
Материал снимается не механическим трением, а за счёт кратковременных микровзрывов и термического воздействия плазменного канала разряда. Поэтому отсутствует непосредственный контакт, а усилия резания практически не возникают.
Итог: механизм разряда и бесконтактное снятие материала
1) Подготовка к пробою в диэлектрике. Пока диэлектрик сохраняет изоляционные свойства, ток почти не течёт. При подаче импульса напряжения напряжённость поля в зазоре растёт, особенно на микронеровностях и выступах. Возникают процессы эмиссии и начальной ионизации: отдельные носители заряда ускоряются, сталкиваются с молекулами диэлектрика и создают новые ионы и электроны.
2) Пробой и образование плазменного канала. Когда условия пробоя достигнуты, диэлектрик локально теряет сопротивление, и между электродами формируется проводящий плазменный канал. Ток резко возрастает, а энергия импульса выделяется в очень малом объёме за крайне короткое время.
3) Снятие материала за счёт термического импульса. В зоне разряда температура и давление мгновенно возрастают. Поверхностный слой заготовки (и частично электрода) локально плавится и частично испаряется, формируя микрократер. Именно этот термический процесс и является «резанием» в ЭЭО, а не давление инструмента на деталь.
4) Завершение импульса и удаление продуктов эрозии. После окончания импульса канал разряда схлопывается, плазма рекомбинирует, а диэлектрик восстанавливает изоляцию. Потоки диэлектрика и газовые пузырьки выносят из зазора расплавленные и затвердевшие частицы (эрозионный шлам), предотвращая устойчивое горение дуги и подготавливая зазор к следующему импульсу.
- Разряд формируется благодаря импульсному напряжению, росту напряжённости поля и пробою диэлектрика с образованием плазменного канала.
- Материал снимается без контакта, потому что энергия подводится электрическим разрядом и преобразуется в локальное плавление/испарение, а не в механическое срезание.
- Точность и стабильность обеспечиваются контролем межэлектродного зазора, параметров импульсов и эффективным обновлением диэлектрика.
