Ввод в эксплуатацию автоматизированных узлов управления потоками требует ювелирной точности при калибровке систем безопасности и позиционирования. От корректности регулировки внутренних механизмов блока управления зависит не только способность затвора обеспечить заявленный класс герметичности, но и физическая целостность самой трубопроводной арматуры и редуктора. Инженерам-наладчикам предстоит найти идеальный баланс между усилием обжатия уплотнений и порогом срабатывания механической защиты.

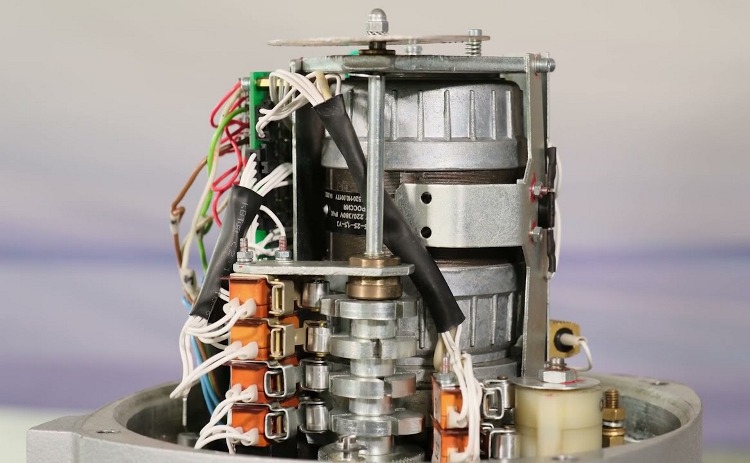

Фиксация крайних положений затвора осуществляется посредством концевых выключателей, которые прерывают подачу питания на электродвигатель в момент достижения штоком или диском расчетной точки. Слишком раннее срабатывание приведет к недоливу или недожиму, нарушив герметичность, а запоздалое — к удару затвора о седло или упор. Комплекты с приводами YEPEF оснащаются прецизионными механизмами настройки, позволяющими выставлять углы или линейные перемещения с точностью до долей градуса, что исключает любые люфты в системе позиционирования.
| Тип выключателя | Назначение | Последствия неверной настройки |
|---|---|---|
| Концевой (открыто) | Остановка двигателя в крайнем открытом положении | Невозможность полного открытия, потеря пропускной способности |
| Концевой (закрыто) | Остановка двигателя в крайнем закрытом положении | Недожим затвора, утечки рабочей среды через седло |
| Моментный (открыто) | Защита от заклинивания при движении на открытие | Разрушение резьбы штока, поломка зубьев редуктора |
| Моментный (закрыто) | Контроль усилия обжатия уплотнений | Разрыв уплотнительных колец, деформация затвора |
За защиту механической части от колоссальных перегрузок отвечают моментные выключатели. Они срабатывают, когда сопротивление среды или заклинивание подвижных частей превышает заданный порог крутящего момента. Калибровка этого параметра критична: заниженное значение вызовет ложные срабатывания и остановку процесса, а завышенное не спасет вал от скручивания. Приобретая готовые комплекты с арматурой, заказчик получает уже предварительно откалиброванные на заводе узлы, что значительно ускоряет процесс шеф-монтажа на объекте.
На химическом комбинате при пусконаладке узла дозирования агрессивного реагента наладчик выставил порог моментного выключателя на закрытие слишком высоким, стремясь гарантировать абсолютную герметичность. В результате при первом же срабатывании электропривод не отключился при полном обжатии фторопластового седла, а продолжал крутить вал до тех пор, пока не срезало шпонку на муфте и не деформировало сам диск клапана. Перенастройка на рекомендованные заводом-изготовителем значения полностью решила проблему.
Как подчеркивают ведущие специалисты по автоматизации: «Моментный выключатель — это не просто датчик, это последний рубеж обороны дорогостоящего редуктора, и его настройка требует такого же уважения к физике процесса, как и расчет прочности самого вала».
Профессиональная калибровка концевых и моментных выключателей является обязательным и критически важным этапом ввода в эксплуатацию любых автоматизированных трубопроводных систем. Строгое соблюдение регламентов настройки гарантирует безупречную герметичность запорных элементов, многократно продлевает срок службы механических узлов и полностью исключает риск аварийных поломок из-за перегрузок.
